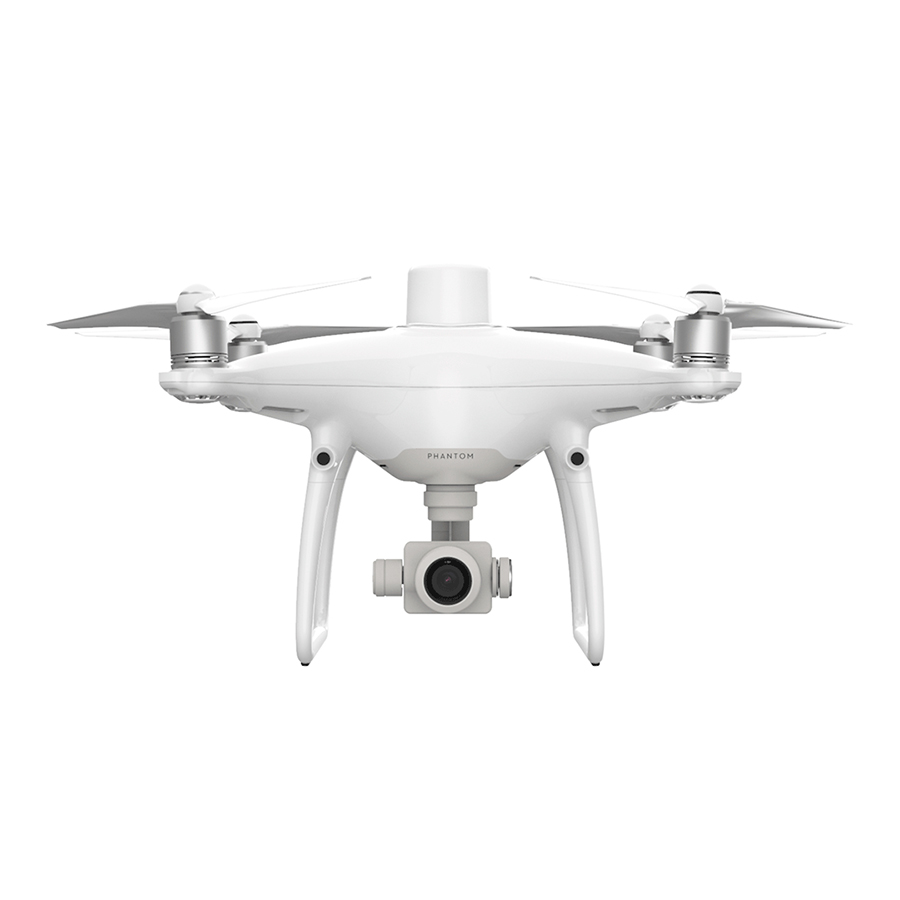

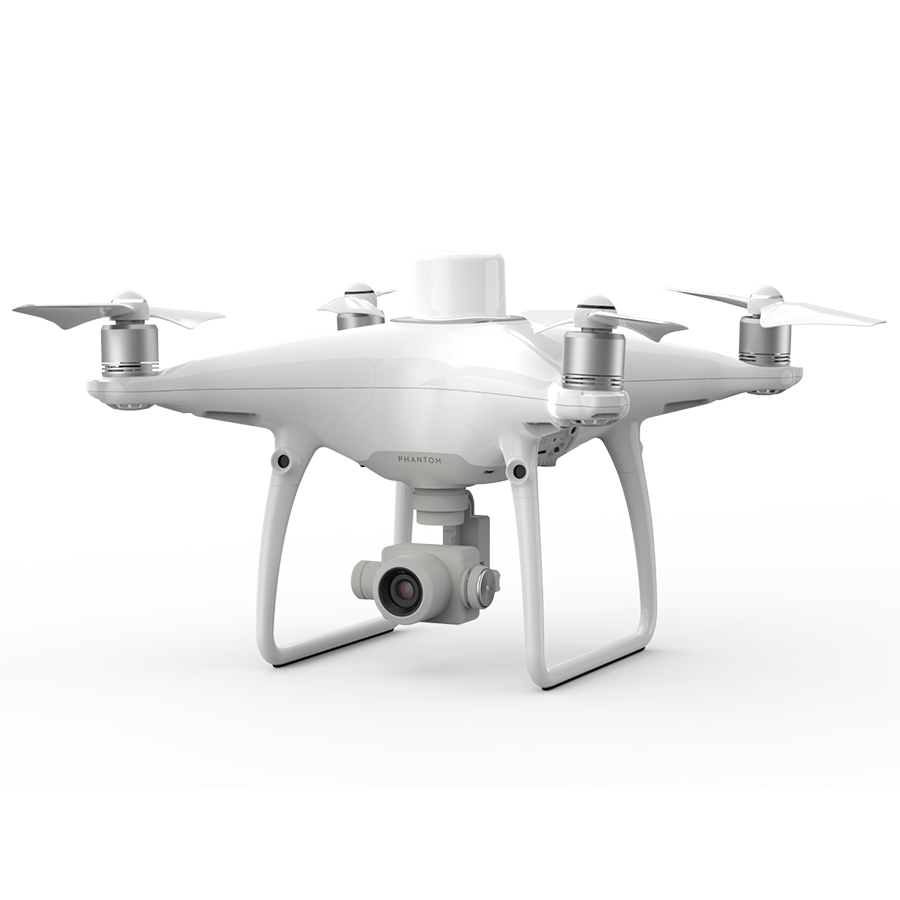

Con un nuevo sistema RTK, replanteamiento interno que resultó en TimeSync y una aplicación de vuelo llave en mano, el Phantom 4 RTK se convierte en el principal valedor de la comunidad topográfica. Con la capacidad de conectar el sistema de posicionamiento a la estación móvil D-RTK 2, NTRIP (transporte de red de RTCM a través del protocolo de Internet) usando un punto de acceso móvil, o almacenar los datos de observación satelital para PPK, el Phantom 4 RTK se adapta a varios Flujos de trabajo para soluciones profesionales..

Características técnicas del Sistema de Levantamiento Aero-Terrestre UAV GNSS PPK/RTK DJI Phantom 4-RTK.

Cámara de alto desempeño.

Capture la mejor imagen con un sensor CMOS de 1 pulgada y resolución de 20 megapíxeles. El obturador mecánico hace que las misiones de mapeo o la captura de datos se realicen sin problemas, ya que el Phantom 4 RTK se puede mover mientras toma fotografías sin el riesgo de desenfoque por obturador tipo cortina. Debido a la alta resolución, el Phantom 4 RTK puede alcanzar un tamaño del pixel en tierra (GSD) de 2.74 cm a 100 metros de altitud de vuelo.

Para garantizar que cada Phantom 4 RTK ofrezca una precisión sin igual, cada cámara pasa por un riguroso proceso de calibración del lente donde se miden las distorsiones de lentes radiales y tangenciales. Los parámetros de distorsión recopilados se guardan en los metadatos de cada imagen, lo que permite que el software de postprocesamiento se ajuste de forma única para cada usuario.

Sincronización temporal (Timesync).

Para aprovechar al máximo los módulos de posicionamiento Phantom 4 RTK, el nuevo sistema TimeSync se creó para alinear continuamente el controlador de vuelo, la cámara y el módulo RTK. Además, TimeSync garantiza que cada foto use los metadatos más precisos y corrige los datos de posicionamiento en el centro del CMOS, optimizando los resultados de los métodos fotogramétricos y permitiendo que la imagen alcance los datos de posicionamiento a nivel de centímetro.

Módulo GNSS RTK integrado.

El nuevo módulo RTK está integrado directamente en el Phantom 4 RTK, proporcionando datos de posicionamiento en tiempo real para mejorar la precisión absoluta en los metadatos de la imagen.Justo debajo del receptor RTK se encuentra un módulo GNSS redundante, instalado para mantener la estabilidad del vuelo en regiones con poca señal, como las ciudades densas.
Combinando los módulos GNSS y RTK, el Phantom 4 RTK puede optimizar la seguridad de vuelo al tiempo que garantiza la captura de los datos más precisos para los complejos flujos de trabajo de levantamiento, cartografía e inspección.

-El módulo RTK integrado ofrece datos precisos de nivel centimétrico sin requerir puntos de control de tierra debido a su nuevo sistema RTK (Cinemática en tiempo real).
-Phantom 4 RTK puede almacenar los datos de observación satelital para la posición PPK (Post-Process Kinematic) post-process.
-Compatible con la estación móvil D-RTK 2, NTRIP (transporte de red de RTCMv3 a través del protocolo de Internet) y estaciones RTK personalizadas.


Corrección de la distorsión.

Habilitar la corrección de la distorsión calibraría la distorsión óptica causada por la lente de la cámara, las imágenes calibradas en tiempo real se capturan y almacenan en la tarjeta Micro-SD.
Si se desactiva la corrección de distorsión, la cámara Phantom 4 RTK capturará la imagen sin editar con el efecto de ojo de pez. Los parámetros de distorsión de la lente fueron pre-medidos. Todos estos parámetros se guardarán en «DewarpData» en el campo XMP para cada imagen tomada también puede ingresar estos parámetros manualmente para calibrar la distorsión de la imagen con software de terceros.

Compatible con Estación Base GPS Terrestre para procesos con RTK y PPK.

El sistema de rastreo GNSS permite realizar la navegación con las constelaciones: GPS, GLONASS, BeiDou y Galileo. Soporta conectividad OcuSync y 4G. La función de detección estática mejora la fiabilidad general del sistema de posicionamiento
Compatible con múltiples modelos de drones DJI.

El Phantom 4 RTK permite operar en el mismo sistema de coordenadas que establecida por la Base GPS o Red CORS disponible, el sistema de coordenadas geodésicas por defecto es WGS84. Esta aeronave de DJI es compatible con la Base GNSS ComNav T300Plus, permitiendo la realización de misiones en campo en la modalidad PPK y RTK en forma simultánea.

Aplicación de planificación de vuelos dedicada.

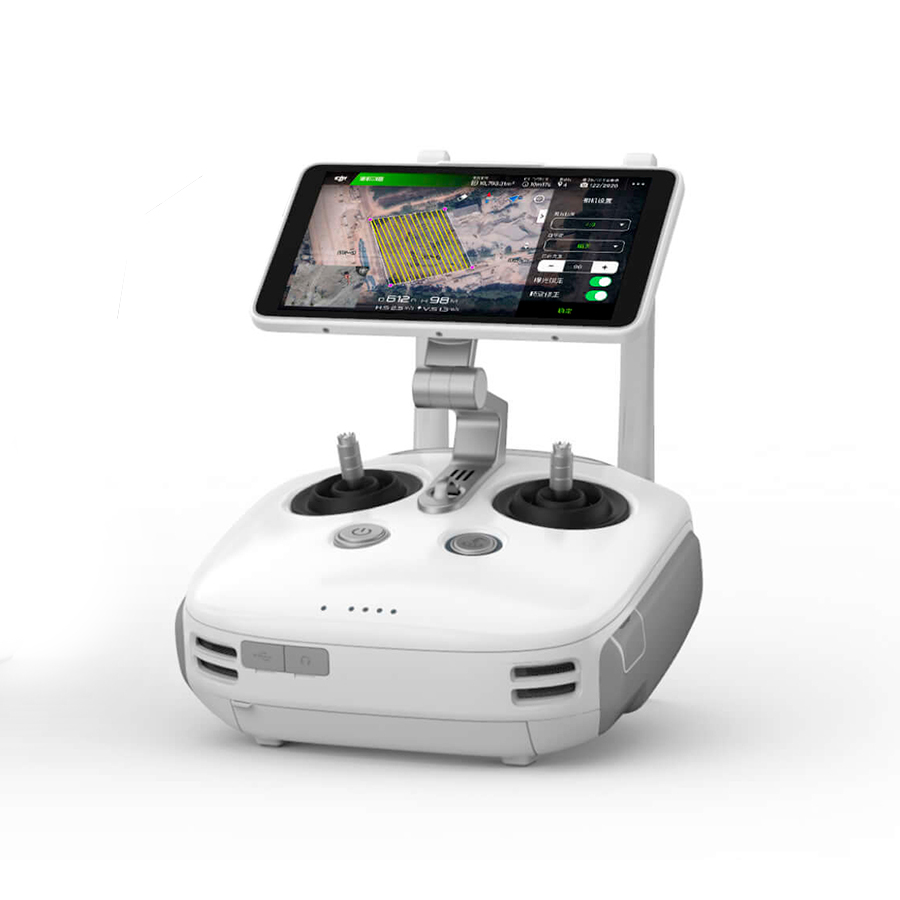

Una nueva aplicación GS RTK otorga a los usuarios más posibilidades para controlar su Phantom 4 RTK, con dos modos de planificación (fotogramétrico y trayectoria) que se unen al modo de vuelo tradicional. Los modos de planificación permiten al piloto establecer la trayectoria de vuelo del dron y establecer parámetros como el ratio de superposición, la altitud, la velocidad y la configuración de la cámara, entre otros. Esto permite automatizar los flujos de trabajo de cartografía o inspección.

La aplicación GS RTK ha sido creada pensando en los típicos modos de uso, y tiene numerosas funciones diseñadas para flujos de trabajo específicos de cartografía o inspección. La aplicación permite cargar directamente archivos de área KML para planificar los vuelos en la oficina, tiene un modo de prioridad del obturador con el que la exposición se mantiene constante en todas las fotos, y una alarma por fuertes vientos previene a los pilotos de condiciones climáticas adversas.
